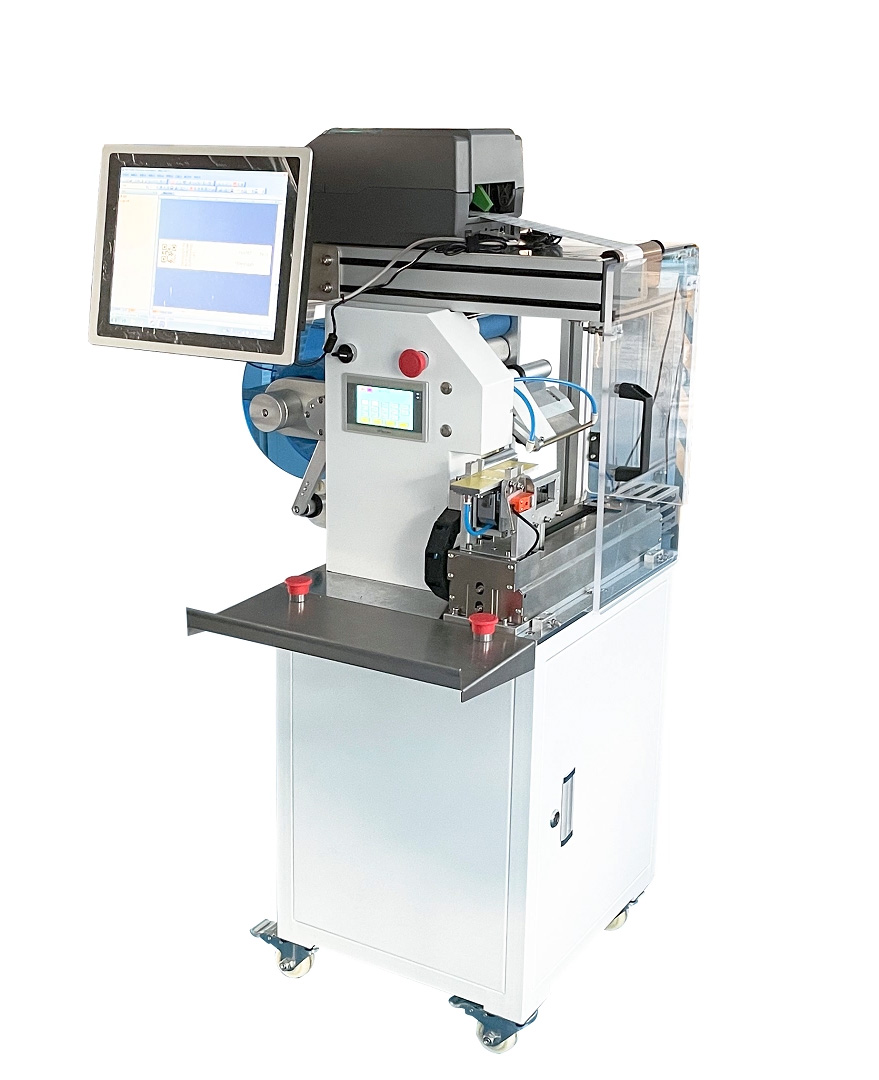

반자동 와이어 접이 및 라벨링 머신 JW-T107

파라미터 카테고리

상세 스펙

적용 가능한 라벨 롤 규격

내경: ￠76mm, 외경: ￠240mm

라벨링 정확도

±0.5-1mm (제품 및 라벨 자체 오차 제외)

라벨링 속도

900-1000개/H (실제 속도는 라벨 크기 및 작업자 숙련도에 따라 다름)

적용 가능한 전선 직경 범위

표준: 4MM-10MM; 이 범위를 초과하는 크기는 맞춤 제작 가능

적용 가능한 라벨 규격

길이: 10mm～40mm (맞춤 제작 가능 다른 크기용); 폭(접는 방향): 30mm～130mm

전체 기계 치수

약 650mm×780mm×1100mm (길이×폭×높이)

적용 가능 전원 공급

220V/50HZ, 정격 전력: 0.25KW

메커니즘 범주

메커니즘 이름

수량

주요 재료

기본 실행 메커니즘

언와인딩 메커니즘

1 세트

스테인리스 스틸, 아크릴, 알루미늄 합금

라벨 가이딩 메커니즘

1 세트

알루미늄 합금

라벨 압착 메커니즘

2 세트

알루미늄 합금, 망간 시트

라벨 박리 메커니즘

1 세트

스테인리스 스틸, 알루미늄 합금

견인 메커니즘

1 세트

알루미늄 합금, 강철, 고무 코팅 롤러

재권취 메커니즘

1 세트

스테인리스 스틸, POM (폴리옥시메틸렌)

접이식 메커니즘

1 세트

알루미늄 합금, 스테인리스 스틸

프레임 및 보조 구조물

프레임

1 세트

강철

전기 박스

1 세트

도장 금속판

슬라이드 레일

1 세트

HIWIN (대만)/국내 고품질 브랜드

조정 베이스

1 세트

Silver branch, 알루미늄 재질, 베어링

리드 스크류

1 set

TBI/국내 고품질 브랜드

전기 부품 카테고리

전기 부품명

수량

브랜드 옵션

제어 코어

PLC 컨트롤러

1 set

Wecon

터치 스크린

1 set

Wecon

구동 시스템

견인 모터

1 세트

Keli'er/Ruitte

견인 모터 드라이버

1 세트

Keli'er/Ruitte

라벨 공급 모터 & 드라이버

1 세트

Keli'er/Ruitte

감지 및 보조 전기

라벨 감지 센서

1 세트

Sick (독일)/Boyi Jingke

스위칭 전원 공급 장치

1 세트

Mean Well (대만)

공압 구성 요소

실린더

2세트

Airtac/Xingchen

솔레노이드 밸브

6개

Airtac

진공 발생기

1세트

SNS
