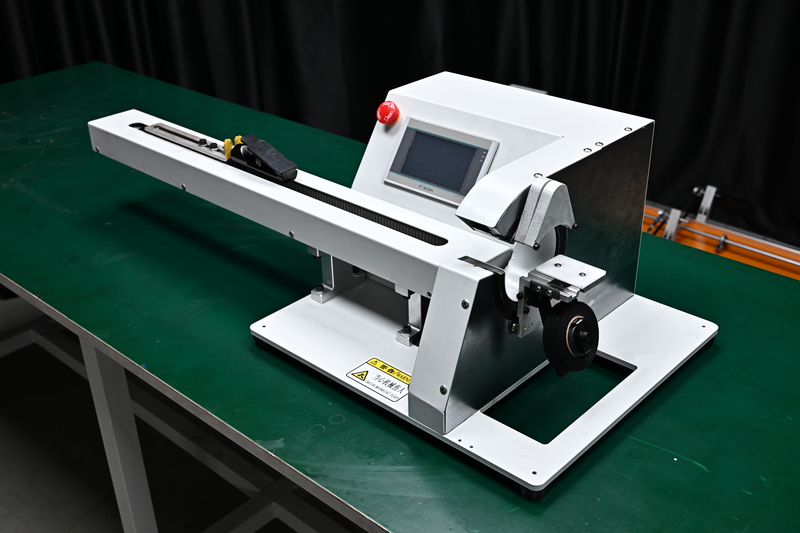

단측 와이어 인출 접착 테이프 감기 기계 JW-303K-1.0m

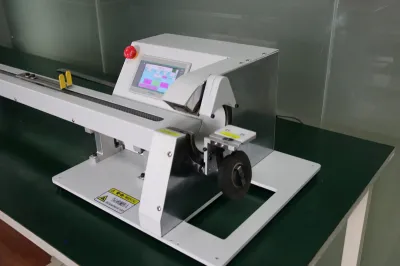

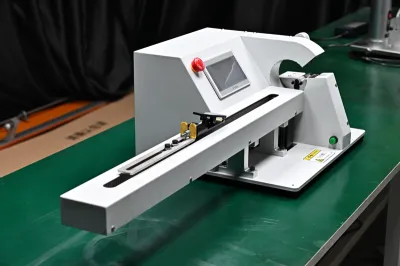

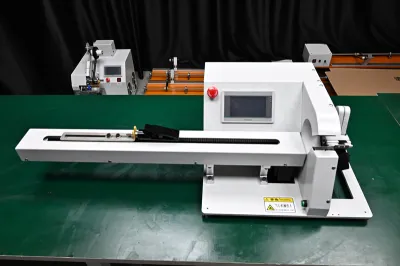

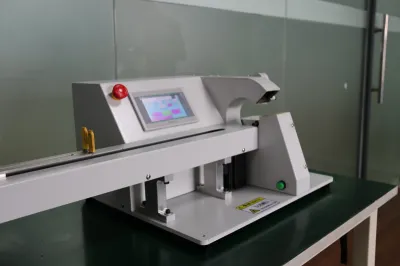

단측 와이어 인출 접착 테이프 감기 기계 JW-303K-1.0m Thumb 단측 와이어 인출 접착 테이프 감기 기계 JW-303K-1.0m Thumb 단측 와이어 인출 접착 테이프 감기 기계 JW-303K-1.0m Thumb 단측 와이어 인출 접착 테이프 감기 기계 JW-303K-1.0m Thumb 단측 와이어 인출 접착 테이프 감기 기계 JW-303K-1.0m Thumb
Video Thumbnail

단측 와이어 인출 접착 테이프 감기 기계 JW-303K-1.0m

  • 제품 모델: JW-303K-1.0m

  • 명세서

    적용 가능한 와이어 직경: Ф3mm - 25mm
    접착 테이프 호환성: 최대 외경 110mm, 너비 9-30mm
    감김 성능: 감김 길이 1050mm, 정지 위치 정확도 ±1mm
    주 기기 속도: 200 - 1400 rpm (무단 조절 가능)
    전원 공급: AC220V/DC24V 50/60HZ
    치수 및 무게: 기기 크기 1470×380×280mm, 순중량 36KG
    적합한 테이프 종류: PVC 테이프, 플러시 테이프, 천 기반 테이프, 고온 테이프
  • 지금 문의하기

단측 와이어 인출 기능이 있는 접착 테이프 감기 기계

모델: JW-303K-1.0m

1. 개요

JW-303K-1.0m은 단측 와이어 인출 기능이 통합된 전문적인 접착 테이프 감기 장비입니다. 사용자 친화적인 터치스크린 운영 시스템과 나선형 감기 방식을 채택하여 다양한 와이어 하니스의 고정밀 감기 요구 사항을 충족하도록 설계되었습니다. 유연한 매개변수 조정과 다양한 테이프 유형의 폭넓은 호환성을 갖추어 산업 현장의 와이어 하니스 가공을 위한 이상적인 솔루션입니다.

2. 핵심 사양


사양 항목

상세 내용

적용 가능한 와이어 직경

Ф3mm - 25mm

접착 테이프 호환성

- 최대 외경: 110mm
- 너비: 9mm - 30mm
- 내경: Ф38 (기본); Ф32/Ф76은 맞춤 요청 시 가능

감기 성능

- 감기 길이: 1050mm (더 길거나 짧은 길이로 맞춤 설정 가능)
- 정지 위치 정확도: ±1mm
- 감기 밀도: 기계 매개변수 설정을 통해 조절 가능

주 기계 속도

200 - 1400 rpm (무단 조절 가능)

전원 공급

AC220V/DC24V 50/60HZ; 110V 옵션 가능

치수 및 무게

- 기계 크기: 1470mm × 380mm × 280mm (순중량: 36KG)
- 수출용 목재 케이스 크기: 1640mm × 470mm × 440mm (총중량: 60KG)

적합한 테이프 유형

PVC 테이프, 플러시 테이프, 천 기반 테이프, 고온 테이프, 운모 테이프, 세라믹 테이프 등


3. 주요 기능

  • 다양한 감기 모드: 전체 감기, 간격 감기 및 부분 감기를 지원합니다. 테이프의 중첩 영역은 가공 필요에 따라 자유롭게 조정할 수 있습니다.
  • 정밀 제어: 테이프 감기 길이를 정확하게 설정할 수 있으며, 정지 위치 정확도는 ±1mm로, 다중 구간 감기 요구 사항에 대해 일관된 품질을 보장합니다.
  • 사용자 친화적 운영: 직관적인 매개변수 input (e.g., wrapping density, length, speed) 및 실시간 운영 모니터링을 위한 터치스크린 인터페이스를 갖추어 운영 복잡성을 줄였습니다.

4. 적용 시나리오

이 기계는 정밀한 테이프 감기가 필요한 와이어 하니스 가공을 위해 특별히 설계되었으며, 다음을 포함합니다:
  • 집합 와이어 하니스
  • 다중 분기 와이어 하니스
  • 지정된 테이프 감기 길이를 가진 와이어 하니스
  • 다중 구간 감기를 위한 정확한 정지 위치가 필요한 와이어 하니스
이는 전자, 자동차, 전기 공학 등 고정밀 와이어 하니스 절연이 필요한 산업 분야에서 널리 적용 가능합니다.
